Seat Alhambra 2013 Manual do proprietário (in Portuguese)

219
Condução
Instruções de utilização

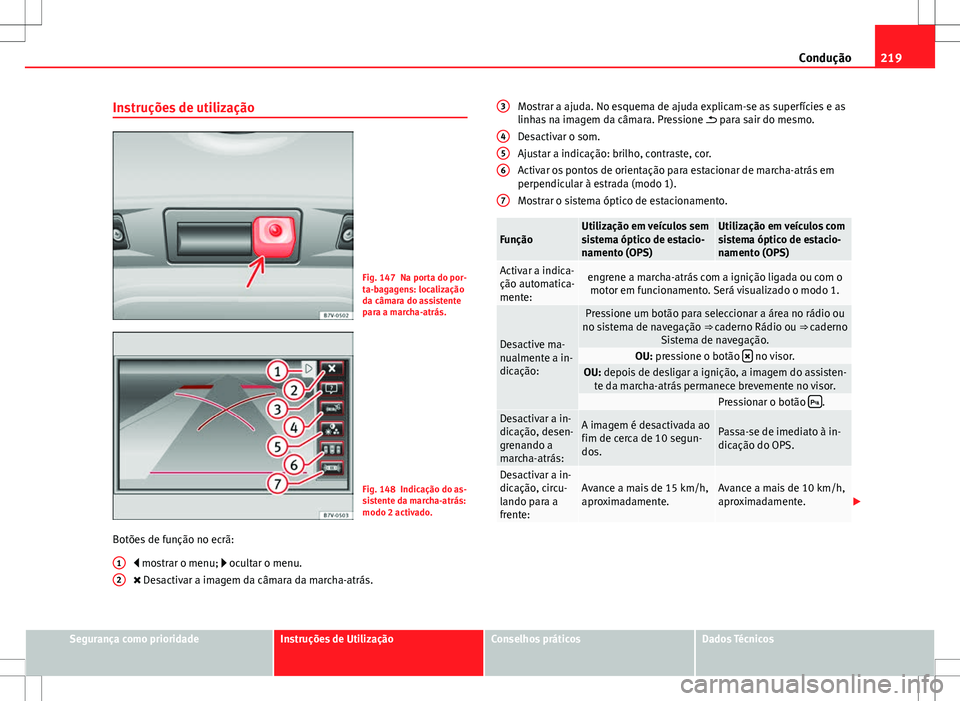

Fig. 147 Na porta do por-
ta-bagagens: localização
da câmara do assistente
para a marcha-atrás.
Fig. 148 Indicação do as-
sistente da marcha-atrás:
modo 2 activado.
Botões de função no ecrã:  mostrar o menu;  ocultar o menu.
 Desactivar a imagem da câmara da marcha-atrás.
1
2
Mostrar a ajuda. No esquema de ajuda explicam-se as superfícies e as
linhas na imagem da câmara. Pressione
 para sair do mesmo.
Desactivar o som.
Ajustar a indicação: brilho, contraste, cor.
Activar os pontos de orientação para estacionar de marcha-atrás em
perpendicular à estrada (modo 1).
Mostrar o sistema óptico de estacionamento.
FunçãoUtilização em veículos sem
sistema óptico de estacio-
namento (OPS)Utilização em veículos com
sistema óptico de estacio-
namento (OPS)
Activar a indica-
ção automatica-
mente:engrene a marcha-atrás com a ignição ligada ou com o motor em funcionamento. Será visualizado o modo 1.
Desactive ma-
nualmente a in-
dicação:
Pressione um botão para seleccionar a área no rádio ou
no sistema de navegação ⇒ caderno Rádio ou ⇒ caderno Sistema de navegação.
OU: pressione o botão  no visor.OU: depois de desligar a ignição, a imagem do assisten-
te da marcha-atrás permanece brevemente no visor.
Pressionar o botão .Desactivar a in-
dicação, desen-
grenando a
marcha-atrás:A imagem é desactivada ao
fim de cerca de 10 segun-
dos.Passa-se de imediato à in-
dicação do OPS.
Desactivar a in-
dicação, circu-
lando para a
frente:Avance a mais de 15 km/h,
aproximadamente.Avance a mais de 10 km/h,
aproximadamente.

3
456
7
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

220Condução

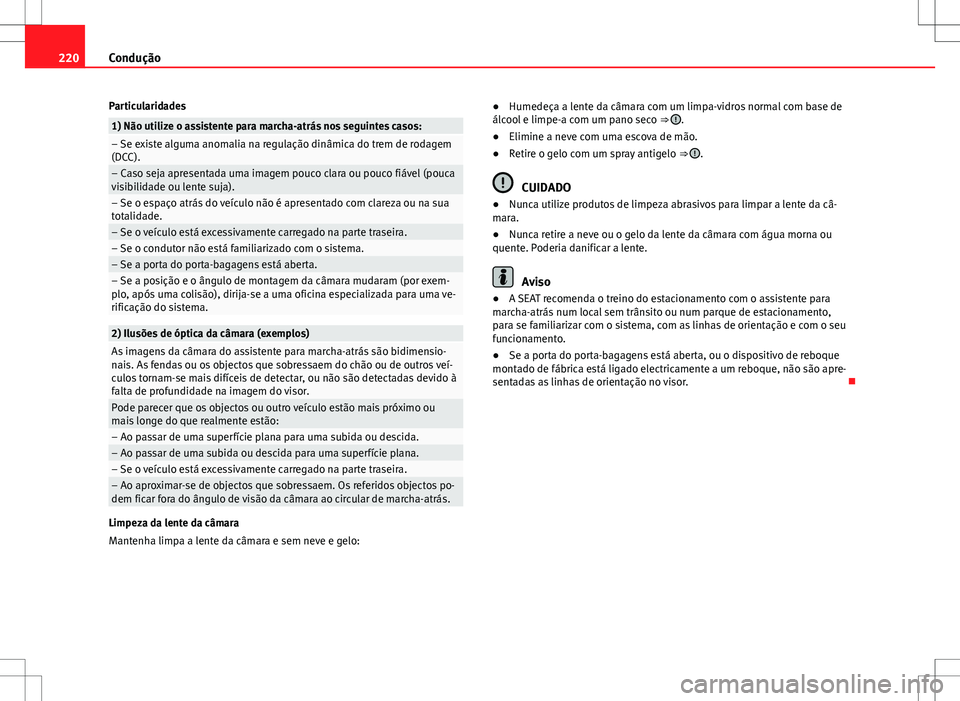

Particularidades
1) Não utilize o assistente para marcha-atrás nos seguintes casos:– Se existe alguma anomalia na regulação dinâmica do trem de rodagem
(DCC).
– Caso seja apresentada uma imagem pouco clara ou pouco fiável (pouca
visibilidade ou lente suja).
– Se o espaço atrás do veículo não é apresentado com clareza ou na sua
totalidade.
– Se o veículo está excessivamente carregado na parte traseira.– Se o condutor não está familiarizado com o sistema.– Se a porta do porta-bagagens está aberta.– Se a posição e o ângulo de montagem da câmara mudaram (por exem-
plo, após uma colisão), dirija-se a uma oficina especializada para uma ve-
rificação do sistema.
2) Ilusões de óptica da câmara (exemplos)As imagens da câmara do assistente para marcha-atrás são bidimensio-
nais. As fendas ou os objectos que sobressaem do chão ou de outros veí-
culos tornam-se mais difíceis de detectar, ou não são detectadas devido à
falta de profundidade na imagem do visor.
Pode parecer que os objectos ou outro veículo estão mais próximo ou
mais longe do que realmente estão:
– Ao passar de uma superfície plana para uma subida ou descida.– Ao passar de uma subida ou descida para uma superfície plana.– Se o veículo está excessivamente carregado na parte traseira.– Ao aproximar-se de objectos que sobressaem. Os referidos objectos po-
dem ficar fora do ângulo de visão da câmara ao circular de marcha-atrás.
Limpeza da lente da câmara
Mantenha limpa a lente da câmara e sem neve e gelo: ●
Humedeça a lente da câmara com um limpa-vidros normal com base de
álcool e limpe-a com um pano seco ⇒ 
.
● Elimine a neve com uma escova de mão.
● Retire o gelo com um spray antigelo ⇒ 
.
CUIDADO
● Nunca utilize produtos de limpeza abrasivos para limpar a lente da câ-
mara.
● Nunca retire a neve ou o gelo da lente da câmara com água morna ou
quente. Poderia danificar a lente.
Aviso
● A SEAT recomenda o treino do estacionamento com o assistente para
marcha-atrás num local sem trânsito ou num parque de estacionamento,
para se familiarizar com o sistema, com as linhas de orientação e com o seu
funcionamento.
● Se a porta do porta-bagagens está aberta, ou o dispositivo de reboque
montado de fábrica está ligado electricamente a um reboque, não são apre-
sentadas as linhas de orientação no visor. 

221
Condução

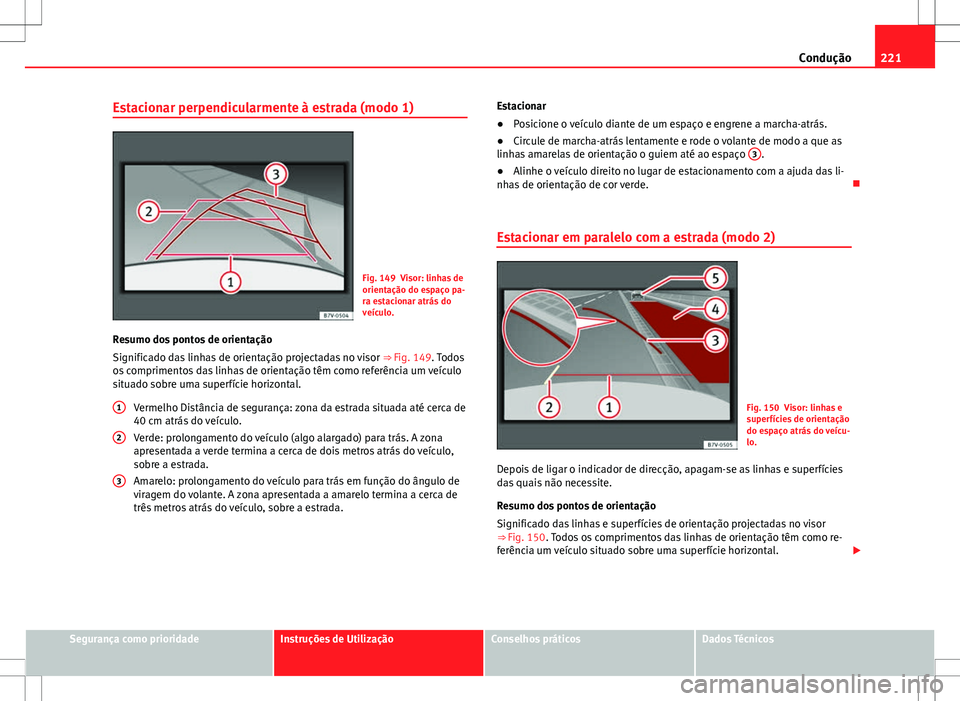

Estacionar perpendicularmente à estrada (modo 1)
Fig. 149 Visor: linhas de
orientação do espaço pa-
ra estacionar atrás do
veículo.
Resumo dos pontos de orientação
Significado das linhas de orientação projectadas no visor ⇒ Fig. 149. Todos
os comprimentos das linhas de orientação têm como referência um veículo
situado sobre uma superfície horizontal.
Vermelho Distância de segurança: zona da estrada situada até cerca de
40 cm atrás do veículo.
Verde: prolongamento do veículo (algo alargado) para trás. A zona
apresentada a verde termina a cerca de dois metros atrás do veículo,
sobre a estrada.
Amarelo: prolongamento do veículo para trás em função do ângulo de
viragem do volante. A zona apresentada a amarelo termina a cerca de
três metros atrás do veículo, sobre a estrada.
1
2
3
Estacionar
●
Posicione o veículo diante de um espaço e engrene a marcha-atrás.
● Circule de marcha-atrás lentamente e rode o volante de modo a que as
linhas amarelas de orientação o guiem até ao espaço 3
.
● Alinhe o veículo direito no lugar de estacionamento com a ajuda das li-
nhas de orientação de cor verde. 
Estacionar em paralelo com a estrada (modo 2)
Fig. 150 Visor: linhas e
superfícies de orientação
do espaço atrás do veícu-
lo.
Depois de ligar o indicador de direcção, apagam-se as linhas e superfícies
das quais não necessite.
Resumo dos pontos de orientação
Significado das linhas e superfícies de orientação projectadas no visor
⇒  Fig. 150. Todos os comprimentos das linhas de orientação têm como re-
ferência um veículo situado sobre uma superfície horizontal. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

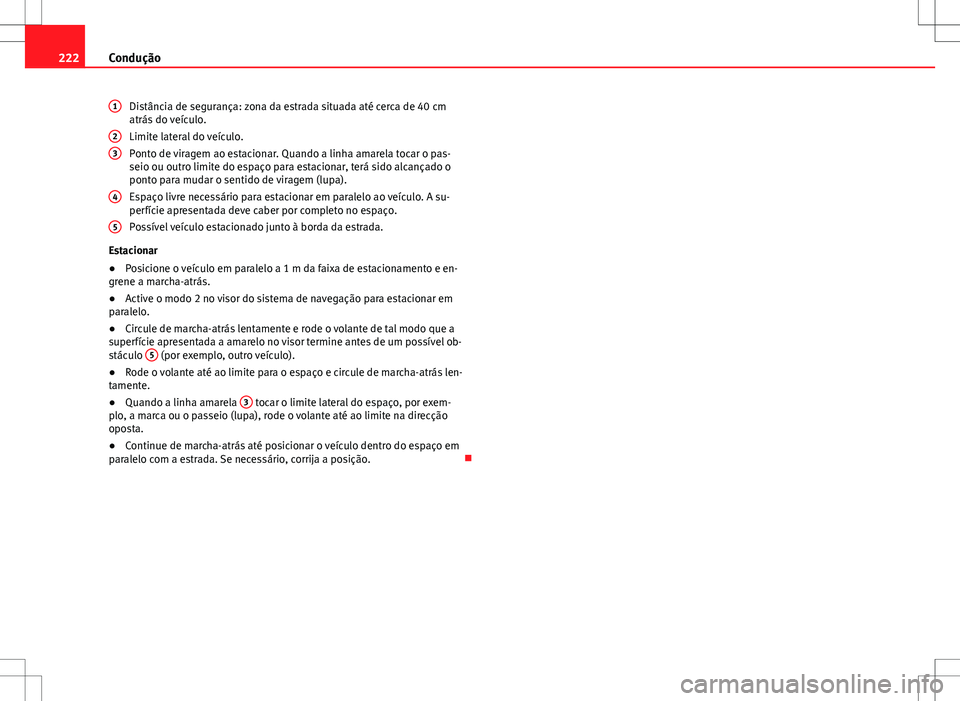

222Condução
Distância de segurança: zona da estrada situada até cerca de 40 cm
atrás do veículo.
Limite lateral do veículo.
Ponto de viragem ao estacionar. Quando a linha amarela tocar o pas-
seio ou outro limite do espaço para estacionar, terá sido alcançado o
ponto para mudar o sentido de viragem (lupa).
Espaço livre necessário para estacionar em paralelo ao veículo. A su-
perfície apresentada deve caber por completo no espaço.
Possível veículo estacionado junto à borda da estrada.
Estacionar
● Posicione o veículo em paralelo a 1 m da faixa de estacionamento e en-
grene a marcha-atrás.
● Active o modo 2 no visor do sistema de navegação para estacionar em
paralelo.
● Circule de marcha-atrás lentamente e rode o volante de tal modo que a
superfície apresentada a amarelo no visor termine antes de um possível ob-
stáculo 5
(por exemplo, outro veículo).
● Rode o volante até ao limite para o espaço e circule de marcha-atrás len-
tamente.
● Quando a linha amarela 3
tocar o limite lateral do espaço, por exem-
plo, a marca ou o passeio (lupa), rode o volante até ao limite na direcção
oposta.
● Continue de marcha-atrás até posicionar o veículo dentro do espaço em
paralelo com a estrada. Se necessário, corrija a posição. 
1
23
4
5

223
Condução

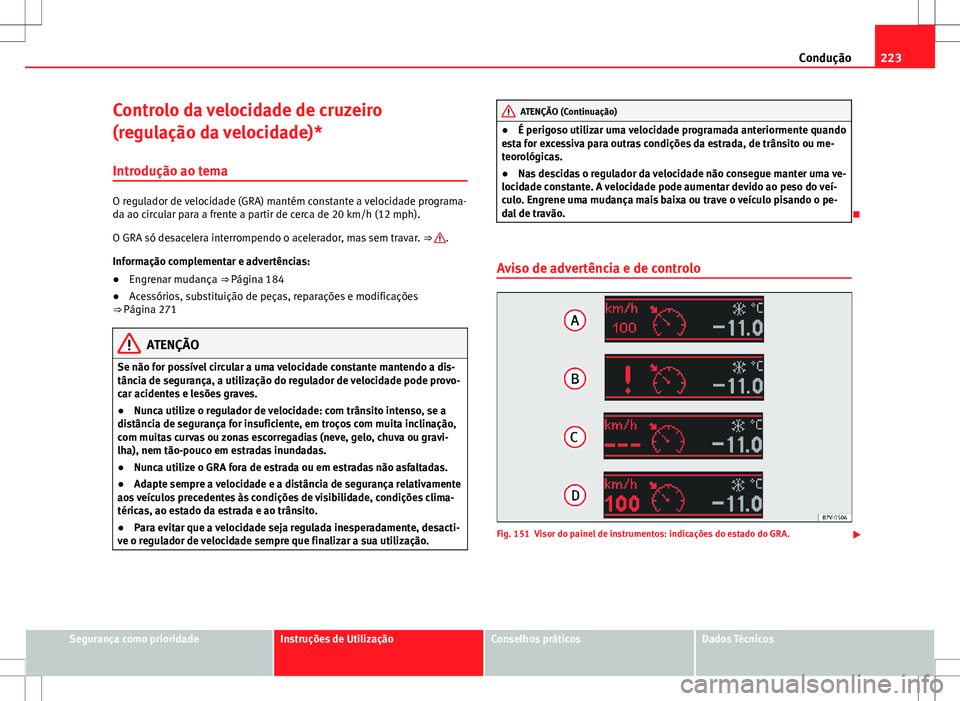

Controlo da velocidade de cruzeiro
(regulação da velocidade)*
Introdução ao tema
O regulador de velocidade (GRA) mantém constante a velocidade programa-
da ao circular para a frente a partir de cerca de 20 km/h (12 mph).
O GRA só desacelera interrompendo o acelerador, mas sem travar. ⇒ 
.
Informação complementar e advertências:
● Engrenar mudança ⇒ Página 184
● Acessórios, substituição de peças, reparações e modificações
⇒ Página 271
ATENÇÃO
Se não for possível circular a uma velocidade constante mantendo a dis-
tância de segurança, a utilização do regulador de velocidade pode provo-
car acidentes e lesões graves.
● Nunca utilize o regulador de velocidade: com trânsito intenso, se a
distância de segurança for insuficiente, em troços com muita inclinação,
com muitas curvas ou zonas escorregadias (neve, gelo, chuva ou gravi-
lha), nem tão-pouco em estradas inundadas.
● Nunca utilize o GRA fora de estrada ou em estradas não asfaltadas.
● Adapte sempre a velocidade e a distância de segurança relativamente
aos veículos precedentes às condições de visibilidade, condições clima-
téricas, ao estado da estrada e ao trânsito.
● Para evitar que a velocidade seja regulada inesperadamente, desacti-
ve o regulador de velocidade sempre que finalizar a sua utilização.
ATENÇÃO (Continuação)
● É perigoso utilizar uma velocidade programada anteriormente quando
esta for excessiva para outras condições da estrada, de trânsito ou me-
teorológicas.
● Nas descidas o regulador da velocidade não consegue manter uma ve-
locidade constante. A velocidade pode aumentar devido ao peso do veí-
culo. Engrene uma mudança mais baixa ou trave o veículo pisando o pe-
dal de travão.

Aviso de advertência e de controlo
Fig. 151 Visor do painel de instrumentos: indicações do estado do GRA. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

224Condução

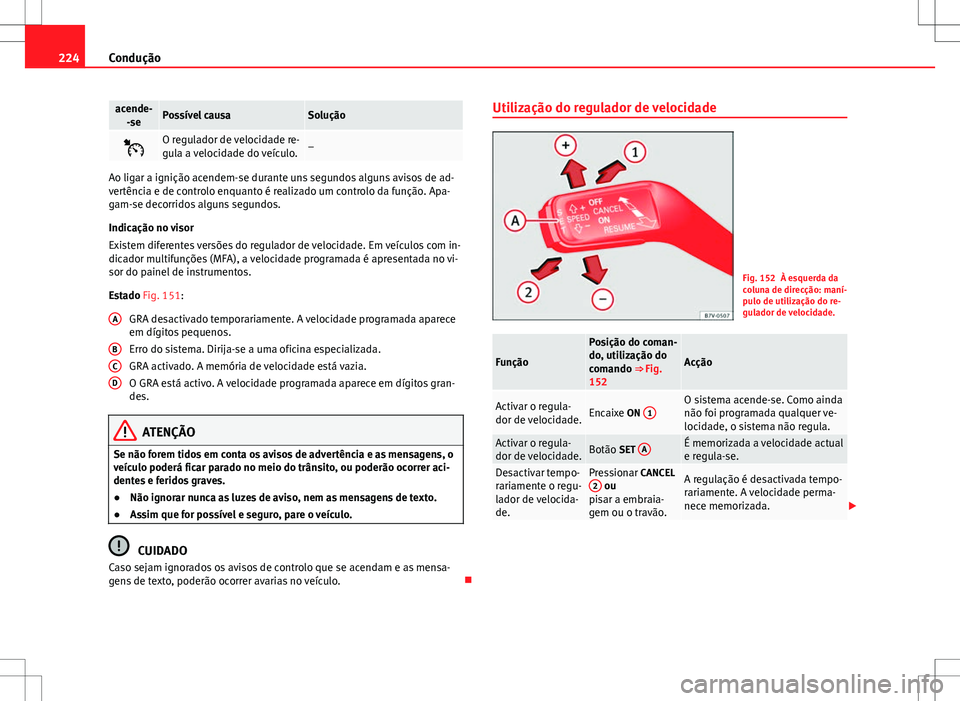

acende-
-sePossível causaSolução
O regulador de velocidade re-
gula a velocidade do veículo.–
Ao ligar a ignição acendem-se durante uns segundos alguns avisos de ad-
vertência e de controlo enquanto é realizado um controlo da função. Apa-
gam-se decorridos alguns segundos.
Indicação no visor
Existem diferentes versões do regulador de velocidade. Em veículos com in-
dicador multifunções (MFA), a velocidade programada é apresentada no vi-
sor do painel de instrumentos.
Estado Fig. 151:
GRA desactivado temporariamente. A velocidade programada aparece
em dígitos pequenos.
Erro do sistema. Dirija-se a uma oficina especializada.
GRA activado. A memória de velocidade está vazia.
O GRA está activo. A velocidade programada aparece em dígitos gran-
des.
ATENÇÃO
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer aci-
dentes e feridos graves.
● Não ignorar nunca as luzes de aviso, nem as mensagens de texto.
● Assim que for possível e seguro, pare o veículo.
CUIDADO
Caso sejam ignorados os avisos de controlo que se acendam e as mensa-
gens de texto, poderão ocorrer avarias no veículo. 
A
BCD
Utilização do regulador de velocidade
Fig. 152 À esquerda da
coluna de direcção: maní-
pulo de utilização do re-
gulador de velocidade.
Função
Posição do coman-
do, utilização do
comando ⇒ Fig.
152
Acção
Activar o regula-
dor de velocidade.Encaixe ON
1O sistema acende-se. Como ainda
não foi programada qualquer ve-
locidade, o sistema não regula.
Activar o regula-
dor de velocidade.Botão SET AÉ memorizada a velocidade actual
e regula-se.
Desactivar tempo-
rariamente o regu-
lador de velocida-
de.Pressionar CANCEL
2 ou
pisar a embraia-
gem ou o travão.A regulação é desactivada tempo-
rariamente. A velocidade perma-
nece memorizada. 

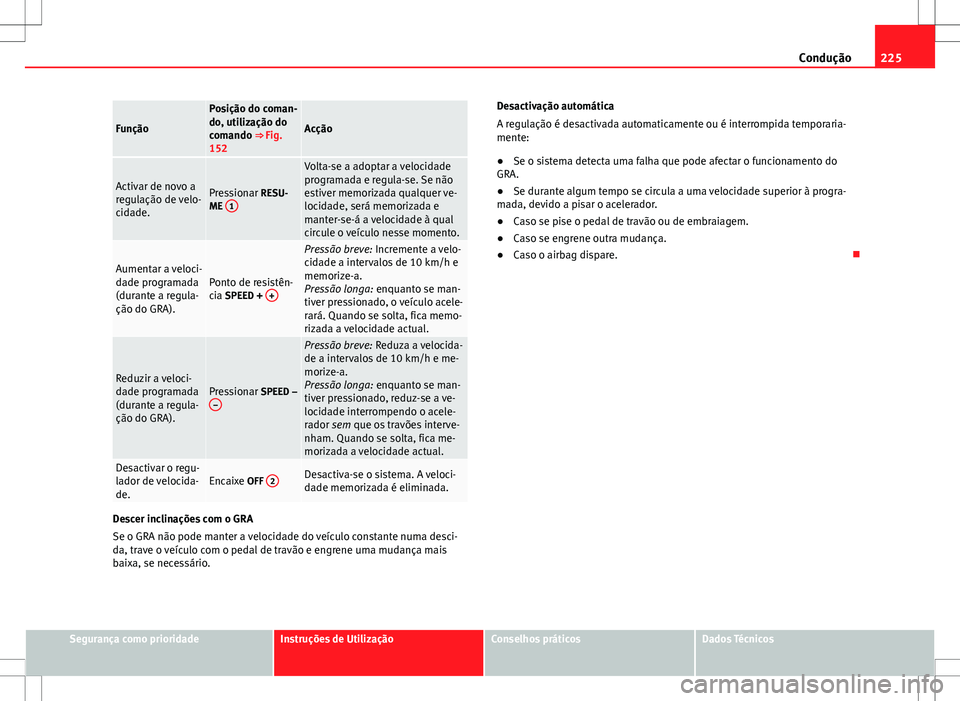

225
Condução
Função
Posição do coman-
do, utilização do
comando ⇒ Fig.
152
Acção
Activar de novo a
regulação de velo-
cidade.Pressionar RESU-
ME 1
Volta-se a adoptar a velocidade
programada e regula-se. Se não
estiver memorizada qualquer ve-
locidade, será memorizada e
manter-se-á a velocidade à qual
circule o veículo nesse momento.
Aumentar a veloci-
dade programada
(durante a regula-
ção do GRA).Ponto de resistên-
cia SPEED + +
Pressão breve: Incremente a velo-
cidade a intervalos de 10 km/h e
memorize-a.
Pressão longa: enquanto se man-
tiver pressionado, o veículo acele-
rará. Quando se solta, fica memo-
rizada a velocidade actual.
Reduzir a veloci-
dade programada
(durante a regula-
ção do GRA).Pressionar SPEED –
–
Pressão breve: Reduza a velocida-
de a intervalos de 10 km/h e me-
morize-a.
Pressão longa: enquanto se man-
tiver pressionado, reduz-se a ve-
locidade interrompendo o acele-
rador sem que os travões interve-
nham. Quando se solta, fica me-
morizada a velocidade actual.
Desactivar o regu-
lador de velocida-
de.Encaixe OFF 2Desactiva-se o sistema. A veloci-
dade memorizada é eliminada.
Descer inclinações com o GRA
Se o GRA não pode manter a velocidade do veículo constante numa desci-
da, trave o veículo com o pedal de travão e engrene uma mudança mais
baixa, se necessário. Desactivação automática
A regulação é desactivada automaticamente ou é interrompida temporaria-
mente:
●
Se o sistema detecta uma falha que pode afectar o funcionamento do
GRA.
● Se durante algum tempo se circula a uma velocidade superior à progra-
mada, devido a pisar o acelerador.
● Caso se pise o pedal de travão ou de embraiagem.
● Caso se engrene outra mudança.
● Caso o airbag dispare. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

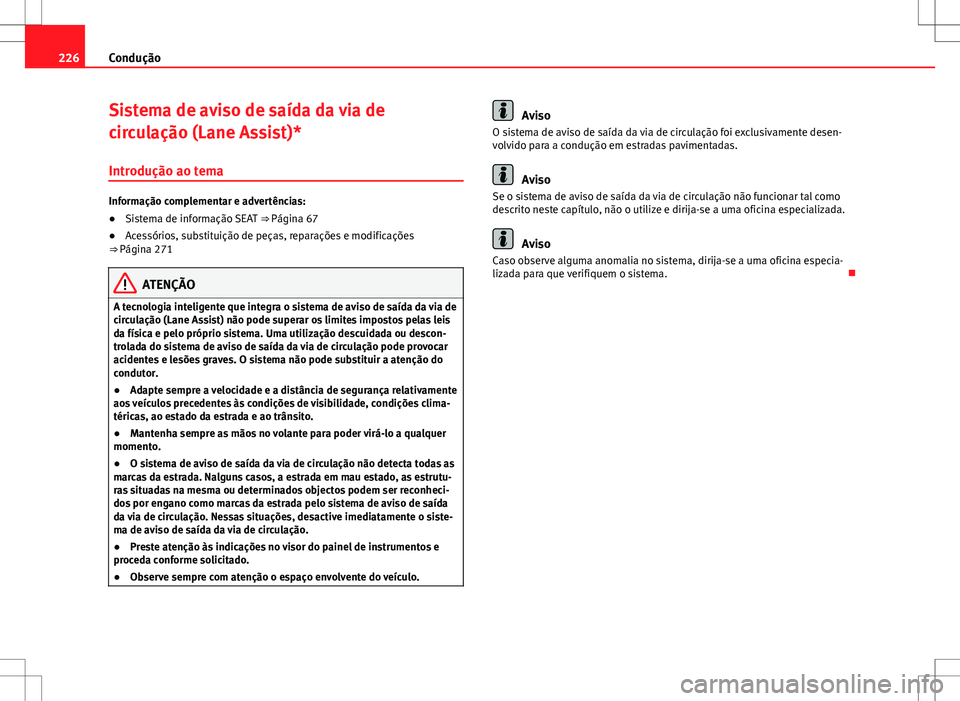

226Condução
Sistema de aviso de saída da via de
circulação (Lane Assist)*
Introdução ao tema
Informação complementar e advertências:
● Sistema de informação SEAT ⇒ Página 67
● Acessórios, substituição de peças, reparações e modificações
⇒  Página 271
ATENÇÃO
A tecnologia inteligente que integra o sistema de aviso de saída da via de
circulação (Lane Assist) não pode superar os limites impostos pelas leis
da física e pelo próprio sistema. Uma utilização descuidada ou descon-
trolada do sistema de aviso de saída da via de circulação pode provocar
acidentes e lesões graves. O sistema não pode substituir a atenção do
condutor.
● Adapte sempre a velocidade e a distância de segurança relativamente
aos veículos precedentes às condições de visibilidade, condições clima-
téricas, ao estado da estrada e ao trânsito.
● Mantenha sempre as mãos no volante para poder virá-lo a qualquer
momento.
● O sistema de aviso de saída da via de circulação não detecta todas as
marcas da estrada. Nalguns casos, a estrada em mau estado, as estrutu-
ras situadas na mesma ou determinados objectos podem ser reconheci-
dos por engano como marcas da estrada pelo sistema de aviso de saída
da via de circulação. Nessas situações, desactive imediatamente o siste-
ma de aviso de saída da via de circulação.
● Preste atenção às indicações no visor do painel de instrumentos e
proceda conforme solicitado.
● Observe sempre com atenção o espaço envolvente do veículo.
Aviso
O sistema de aviso de saída da via de circulação foi exclusivamente desen-
volvido para a condução em estradas pavimentadas.
Aviso
Se o sistema de aviso de saída da via de circulação não funcionar tal como
descrito neste capítulo, não o utilize e dirija-se a uma oficina especializada.
Aviso
Caso observe alguma anomalia no sistema, dirija-se a uma oficina especia-
lizada para que verifiquem o sistema. 

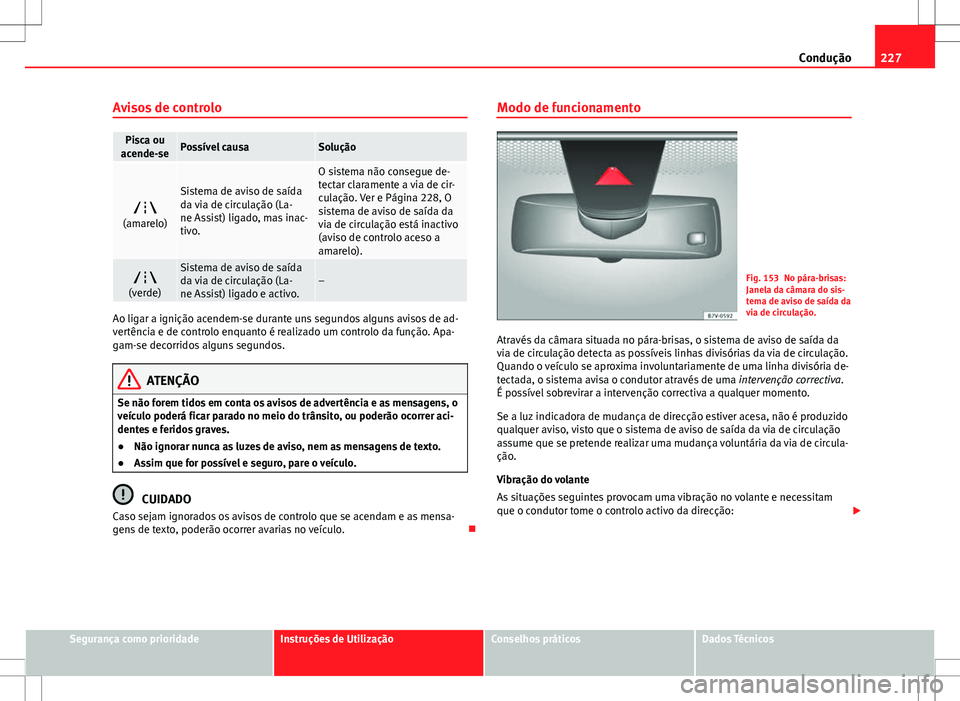

227
Condução
Avisos de controlo
Pisca ou
acende-sePossível causaSolução

(amarelo)
Sistema de aviso de saída
da via de circulação (La-
ne Assist) ligado, mas inac-
tivo.
O sistema não consegue de-
tectar claramente a via de cir-
culação. Ver e Página 228, O
sistema de aviso de saída da
via de circulação está inactivo
(aviso de controlo aceso a
amarelo).

(verde)Sistema de aviso de saída
da via de circulação (La-
ne Assist) ligado e activo.–
Ao ligar a ignição acendem-se durante uns segundos alguns avisos de ad-
vertência e de controlo enquanto é realizado um controlo da função. Apa-
gam-se decorridos alguns segundos.
ATENÇÃO
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer aci-
dentes e feridos graves.
● Não ignorar nunca as luzes de aviso, nem as mensagens de texto.
● Assim que for possível e seguro, pare o veículo.
CUIDADO
Caso sejam ignorados os avisos de controlo que se acendam e as mensa-
gens de texto, poderão ocorrer avarias no veículo. Modo de funcionamento
Fig. 153 No pára-brisas:
Janela da câmara do sis-
tema de aviso de saída da
via de circulação.
Através da câmara situada no pára-brisas, o sistema de aviso de saída da
via de circulação detecta as possíveis linhas divisórias da via de circulação.
Quando o veículo se aproxima involuntariamente de uma linha divisória de-
tectada, o sistema avisa o condutor através de uma intervenção correctiva.
É possível sobrevirar a intervenção correctiva a qualquer momento.
Se a luz indicadora de mudança de direcção estiver acesa, não é produzido
qualquer aviso, visto que o sistema de aviso de saída da via de circulação
assume que se pretende realizar uma mudança voluntária da via de circula-
ção.
Vibração do volante
As situações seguintes provocam uma vibração no volante e necessitam
que o condutor tome o controlo activo da direcção: 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

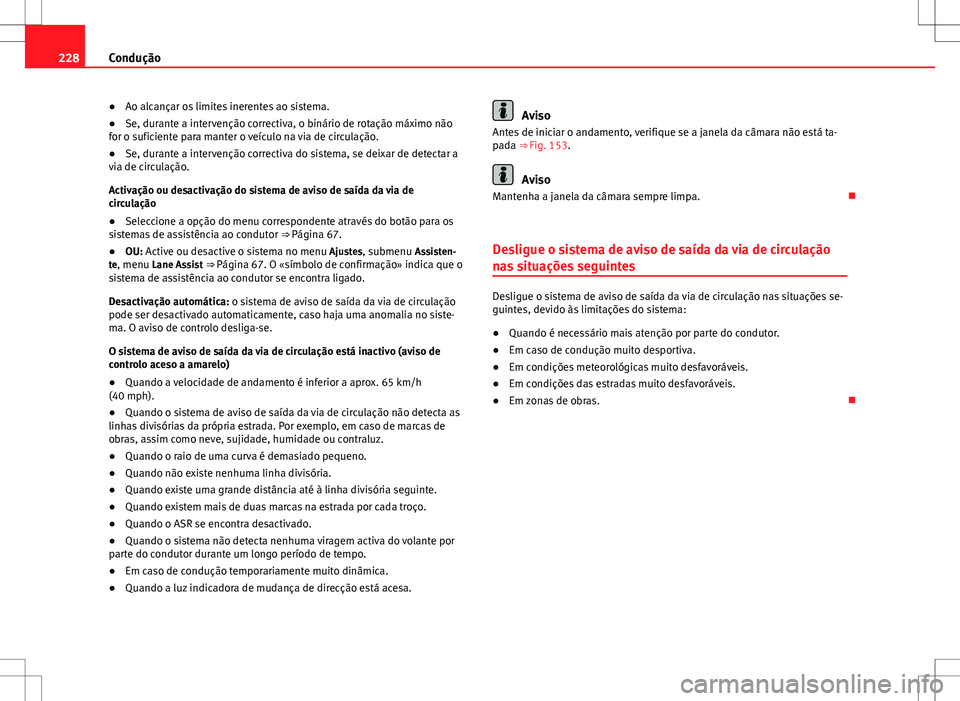

228Condução
● Ao alcançar os limites inerentes ao sistema.
● Se, durante a intervenção correctiva, o binário de rotação máximo não
for o suficiente para manter o veículo na via de circulação.
● Se, durante a intervenção correctiva do sistema, se deixar de detectar a
via de circulação.
Activação ou desactivação do sistema de aviso de saída da via de
circulação
● Seleccione a opção do menu correspondente através do botão para os
sistemas de assistência ao condutor ⇒ Página 67.
● OU: Active ou desactive o sistema no menu Ajustes, submenu Assisten-
te, menu Lane Assist ⇒  Página 67. O «símbolo de confirmação» indica que o
sistema de assistência ao condutor se encontra ligado.
Desactivação automática: o sistema de aviso de saída da via de circulação
pode ser desactivado automaticamente, caso haja uma anomalia no siste-
ma. O aviso de controlo desliga-se.
O sistema de aviso de saída da via de circulação está inactivo (aviso de
controlo aceso a amarelo)
● Quando a velocidade de andamento é inferior a aprox. 65 km/h
(40 mph).
● Quando o sistema de aviso de saída da via de circulação não detecta as
linhas divisórias da própria estrada. Por exemplo, em caso de marcas de
obras, assim como neve, sujidade, humidade ou contraluz.
● Quando o raio de uma curva é demasiado pequeno.
● Quando não existe nenhuma linha divisória.
● Quando existe uma grande distância até à linha divisória seguinte.
● Quando existem mais de duas marcas na estrada por cada troço.
● Quando o ASR se encontra desactivado.
● Quando o sistema não detecta nenhuma viragem activa do volante por
parte do condutor durante um longo período de tempo.
● Em caso de condução temporariamente muito dinâmica.
● Quando a luz indicadora de mudança de direcção está acesa.
Aviso
Antes de iniciar o andamento, verifique se a janela da câmara não está ta-
pada ⇒ Fig. 153.
Aviso
Mantenha a janela da câmara sempre limpa. 
Desligue o sistema de aviso de saída da via de circulação
nas situações seguintes
Desligue o sistema de aviso de saída da via de circulação nas situações se-
guintes, devido às limitações do sistema:
● Quando é necessário mais atenção por parte do condutor.
● Em caso de condução muito desportiva.
● Em condições meteorológicas muito desfavoráveis.
● Em condições das estradas muito desfavoráveis.
● Em zonas de obras. 
